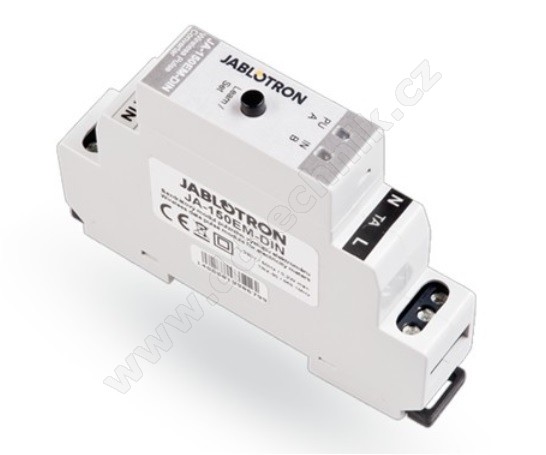

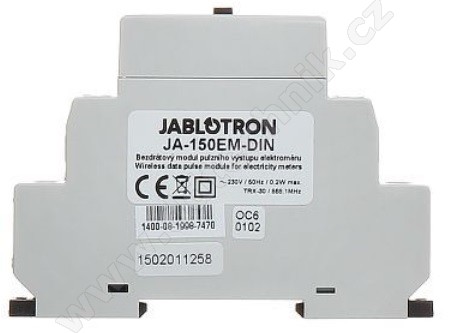

JA-150EM-DIN Bezdrátový modul pulzního výstupu elektroměru

Bezdrátový modul pulzního výstupu elektroměru. Modul určený k montáži na DIN lištu

Modul určený k montáži na DIN lištu slouží k informativnímu zobrazení stavu elektroměru, který má zákazník přehledně k dispozici ve webové samoobsluze MyJablotron.

Modul obsahuje radiový vysílač určený k bezdrátovému přenosu informací z elektroměru přes ústřednu na portál MyJablotron. Převodník pulzů je napájen přímo ze sítě a obsahuje obvody galvanického oddělení dimenzované na zkušební napětí 4kV. Převodník je konstruován pro připojení ke standardnímu impulsnímu výstupu SO elektroměru. Umí rozlišit dva tarify (lze ho připojit k ovládacímu vodiči tarifu z HDO). Má také nezávislý vstup, který lze použít například k hlídání otevření dveří rozvodné skříně.

Technické parametry:
Napájení 230V/50 Hz, zařízení třídy ochrany II.
Vlastní příkon cca 0,1 W
Pracovní frekvence 868 MHz
Komunikační dosah cca 100m (volný terén)
Vstup IN: nízkonapěťový, galvanicky oddělený od sítě
pracovní napětí 5 V
maximální vnější přepětí 30 V DC
maximální délka připojovacího vodiče 3 m.
Vstup PU: nízkonapěťový, galvanicky oddělený od sítě
pracovní napětí 5 V
maximální vnější přepětí 30V DC
maximální délka připojovacího vodiče 3 m
je kompatibilní s impulzním výstupem SO elektroměrů třídy B dle ČSN EN 62053-31
Vstup TA: vstup pro připojení ovládacího vodiče HDO max. 230V AC
Rozměry: 68 x 96 x 18 mm, 1 DIN modul
Pracovní prostředí vnější chráněné -20 až +60 °C
Stupeň krytí přední panel IP40 dle ČSN EN 60529
Produkt splňuje ČSN ETSI EN 300220, ČSN EN 50130-4 ed.2
