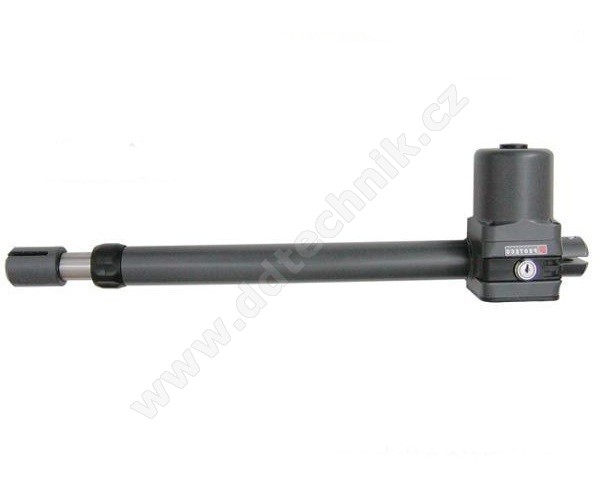

LEADER 3 (L/P) pístové pohony PROTECO

Elektromechanický pohon 230V s nerezovým šroubovým pístem

vhodný k automatickému otvírání a zavírání bran (dovnitř - na stranu montáže pohonu) pro jedno levé nebo pravé křídlo (dle typu pohonu L/P).

Technická data:
Napájení ze sítě 230V/50Hz, výkon motoru 280W,
proudová zátěž 1,2-1,7A, tepelná pojistka 135°,
otáčky motoru 1400 ot/min., tažná síla 2800N,
krytí IP 53, pro bránu 2,2m,
max. výsuv pístu 320mm, max. úhel otevření 110°,
čas otevření 90°- 16sec., pracovní teplota -35°C až +80°C,

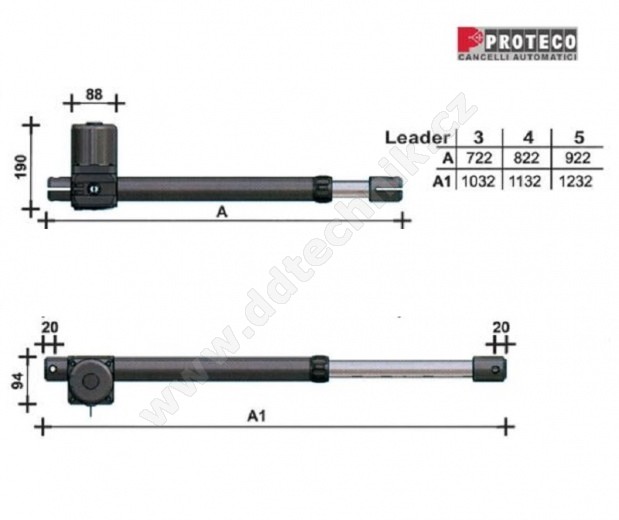

délka pohonu při zasunutém pístu 665mm,
při vysunutém pístu 980mm, hmotnost 4,6kg,
nutný pro připojení kondenzátor 8uF.

Na bránu osazenou pohonem Leader nemusíte instalovat žádný zámek, protože pohon bránu svým šroubovým pístem pevně dotáhne ( musí být brána zajištěna mechanickým dorazem při otevřené i zavřené poloze). K pohonu dodáváme dva klíče pro odblokování převodovky pro manuální otevírání brány v případě výpadku el. energie. Manuál pohonu viz níže ke ztažení v pdf.


Při objednaní pokud budete objednávat samostatný pohon leader 3 L/P, je potřeba specifikovat na jakou stranu, pohony jsou asymetrické.

Potřebujete levý, nebo pravý pohon??: stojíte naproti bráně při pohledu zevnitř (strana, ze které jsou motory pověšeny na bráně), vrata či brána se otevírá směrem k Vám, pohon (motor), který potřebujete je po levé, nebo pravé ruce??? --- levý nebo pravý motor, tuto informaci napište do kolonky poznamka v objednavce před konečným odeslaním.

• Leader návod k montáži DD (1 476 kB)
